研鼎&DXOMARK推出Plus版全自动化实验室方案

作者：52rd | 发布日期：2022-12-13 | 标签：#公司新闻#

近期，研鼎与 DXOMARK 合作，共同全新推出全自动化优化影像测试流程实验室设备。

这是我们用于相机自动测试和优化图像质量的完整套件。本次全自动化实验室更新包括众多备受期待的摄像头测试功能，以满足算法公司、ISP调试行业、模组制造商和监控、智能手机和汽车行业摄像头设备制造商的需求


Automation IQ Test System


摄像头影像测试是指对摄像机所输出的图像进行一系列的测试，来衡量摄像头的成像质量，以保证视频输出的效果。摄像头影像测试主要包括：画质、色彩、对比度、边缘锐化及畸变等方面。
通过影像测试，可以检验摄像头成像质量是否符合要求，可以提高产品质量和合格率。
本文将详细介绍其自动化实验室功能和测试项，该实验室设备能够提供高摄像头影像测试所需的检测能力和精确数据。


一、实现所有流程自动化

将传统的摄像头测试流程自动化，减少人工成本，提高效率。


自动化实验室方案设备包含：

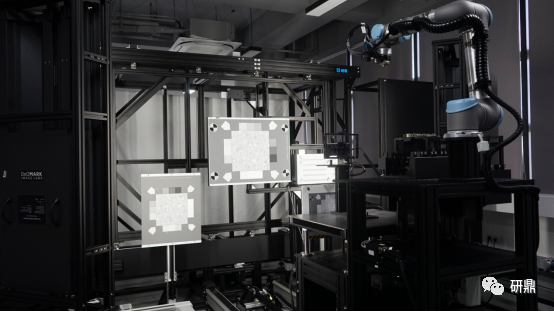

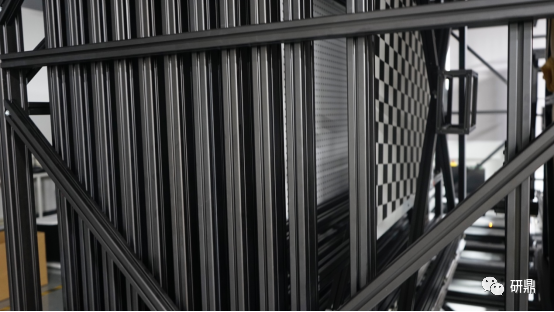

1-图卡自动切换支架



研鼎研发的图卡切换支架提供了比市面上其他支架更多的图卡切换槽，此系统标配支持12张图卡，最大尺寸为220cm x 150cm，以对应更复杂的测试需求。
测试图卡都将妥善的保存在图卡保存仓中，以便在需要时能够及时调换出来。与市面上大多数的切换支架不同，研鼎的支架能够保持每次切换后图卡的水平位置（支架包含了水平移动的功能），以便重复进行多种测试；每张测试卡均可以运动到设备最前方的测试位置，确保测试的距离不变（提高准确性），减少了重新取景的时间。
同时可结合自动导轨、自动光源及机械手可实现全自动图像质量测试。


220cm x 150cm图卡

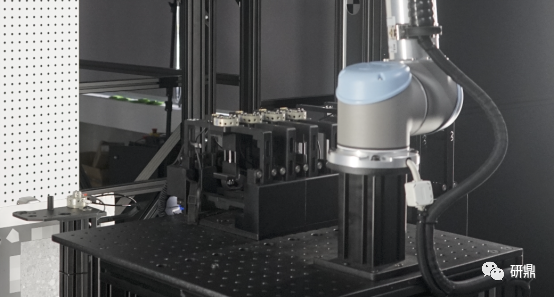

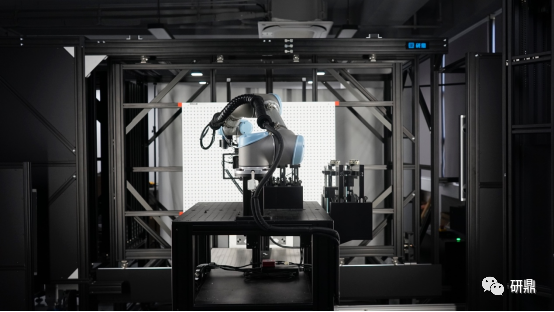

2-自动化滑轨与机械手

还在对三脚架进行定位？或是使用测距仪计算图卡是否对齐DUT？机械滑轨能始终保持被测相机与图卡垂直，并精准的控制相机的位置。

研鼎研发的自动对准功能，使机械手臂能取代测试人员调整相机位置，配合程控触控屏触发装置拍摄相片。相比于传统测试，此方式将能够更加快速、精确的移动位置，并有效的减少因人为触碰而产生的抖动。

为了满足多次测量的需求，机械手特别增加了自动失焦AMO装置（采用DXOMARK设计），使相机能够迅速地重复拍摄，以增加实验数据。



3-补光灯设备及透射灯箱

如今的测试标准大多需要涵盖多种光源环境，应对不同的测试条件，测试系统中应要包含高亮度测试的透射灯箱以及能够提供多个色温的标准补光灯。

研鼎为了进一步的提升设备方案自由度，根据测试人员的需求，此系统能将不同的光源集成进软件中。使用者可随心调整补光角度（360℃旋转补光设备以及双移动轨道）、亮度及色温，以生成不同测试的光源环境。

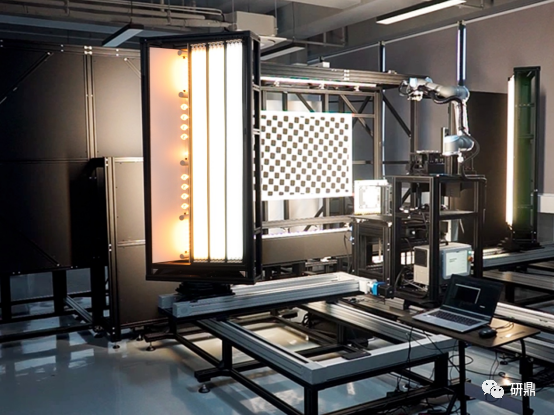

图片360℃旋转补光设备&双移动轨道


4-多手机存储仓和切换模块

考虑到测试中可能需要切换手机，以测试拍摄性能的一致性及重复性。研鼎在最新方案的中添加了手机切换模块（默认切换6psc手机，更多数量可以定制），能够在测试流程中自动切换至指定手机。




5-自动瞄准图卡程序

使用研鼎自研的程序算法精确计算图卡上Mark点位置，软件能自动控制机械手臂以对准图卡。



6-硬件设备API接口

图卡切换支架、DUT滑轨、机械手臂、反射光源、透射光源均自带程控的API接口。


7-集成软件开发

✦自动化测试集成软件服务，提供全部硬件的控制UI界面以及API接口。可编辑测试流程，调整光源照度及色温，调取指定图卡，编辑后可将流程存储于电脑中，以便下次直接调用。彻底实现无人值守，高效测试。


✦支持多种软件及硬件的自动化集成服务，使用者可以维持当前的测试习惯，进一步优化整体流程的速度与效率；研鼎自动化实验室在为测试人员提供高自由度的同时，带来更加精确的测试结果。
✦集成后的操控软件将拥有友好的UI设计，使用者能够轻易地制定测试工作、安排序列并多次测量，取得大量有效的测试数据。


二、多功能型解决方案,具有各种不同模块

该自动化实验室设备通过一系列实验来模拟还原真实产品测试的各种特性，包括清晰度、色彩表现、噪声和动态范围等。


实现几大模块测试

1-Photo Module

枯叶图
✦符合IEEE-CPIQ标准。
✦纹理保存测量
✦纹理和边缘锐度图片

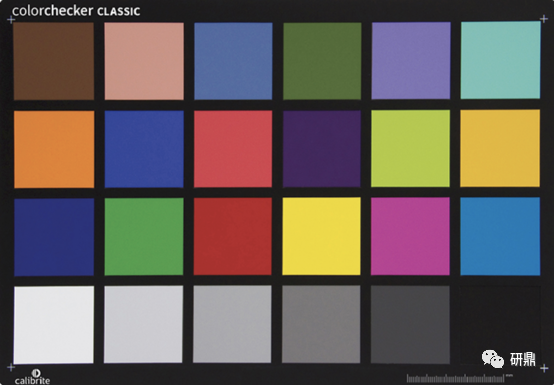

Colorchecker Calssic
✦白平衡，色彩还原和色彩灵敏度(from RAW data)

✦所有场景下自动识别图片


2-HDR Module

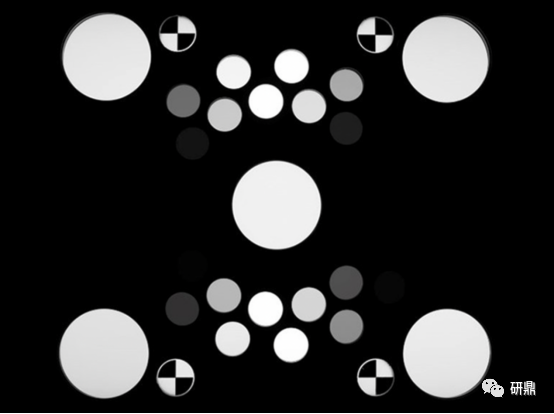

HDR图表
✦符合ISO 12232标准
✦1/ 100万(120dB)动态范围传输图
✦HDR, OECF，动态和色调范围，色调曲线，噪声分析
✦完全均匀(no film grain>defocusing not required)图片


3-Optics Module

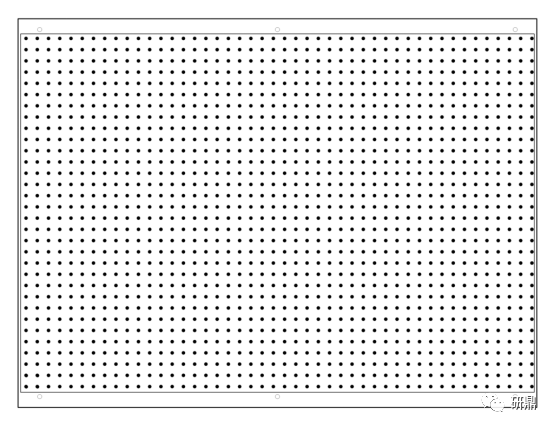

点阵图

✦符合IEEE-CPIQ标准
✦DOT模式(确保对噪声的高鲁棒性)
✦高效大视场的横向色差测试:Shading、Sharpness、LCA、Distortion、Focal length in the shot图片

MTF图卡

✦提供大视场范围的斜边Pattern
✦单次拍照实现MTF、像散、轴向色差和振铃效应测试

✦支持最大190℃的鱼眼摄像头测试

✦高分辨率图卡支持最高500M像素



径向MTF图卡

✦符合IEEE-CPIQ和ISO 12233标准
✦在不同位置提供轴向和切向MTF测试靶标
✦低对比度图卡




4-Autofocus & Timing & Flickering Module

HDR自动对焦测量

✦自动对焦速度、自动对焦精度、自动对焦重复性


视频和照片时间测量

✦人特征帧率，丢帧，Vertical blanking

✦曝光时间


Flickering

✦自动测量输出

✦闪烁频率范围宽(50 ~ 2000hz, 1hz step)
✦曝光变化的鲁棒性(AE模式兼容)
✦P2020兼容




5-Perceptual Analysis & AZ Mate Module

DXOMARK图卡
✦所有图像质量属性的感知
✦分析软件测量:纹理、曝光和分辨率




三、精度高、效率高

采用该自动化实验室设备可以帮助测试人员提高工作效率和质量，从而使质量测试人员的工作更有针对性。



光源

测试人员在进行操作时可以根据测试要求，随时调整光源照度参数，从而更好地控制照度色温的变化，提高了工作效率。


AMO

用于触发设备的自动对焦，保证摄像头在每次拍摄前的散焦，可设置触发拍照的时间间隔，避免了人为操作延误造成的误差；触摸屏触发器和AF同步平台可保证智能手机的实时触发拍摄以及同步拍摄时间。


Trigger 触控触发器
该设备可以实现四台手机同时拍摄或独立拍摄，能够实现频繁、快速地拍照功能。多路同步输出可控制在30uS内 ，从本质上讲，它消除了手动按快门时经常出现的人为错误，可以有效提高测试人员的工作效率。


导轨

测试人员通过控制设备的全方位移动来自动调节测试距离，实现了高精度、高效率的目标。


图卡

此设备实现了图像分辨率、色彩再现、MTF等能力，从而使工程师的工作更有针对性。


本文介绍了研鼎&DXO全新推出的用于光学影像测试流程的自动化解决方案，该方案能够满足光学影像测试的众多需求，包括图像采集、数据分析、软件开发以及硬件等方面。

欢迎图像领域各位专家前来咨询。
